OEM korkealaatuinen 140 mm 160 mm 168 mm 200 mm ruostumaton teräs UPVC isokokoinen palloventtiili projektille DN200

Lyhyt kuvaus:

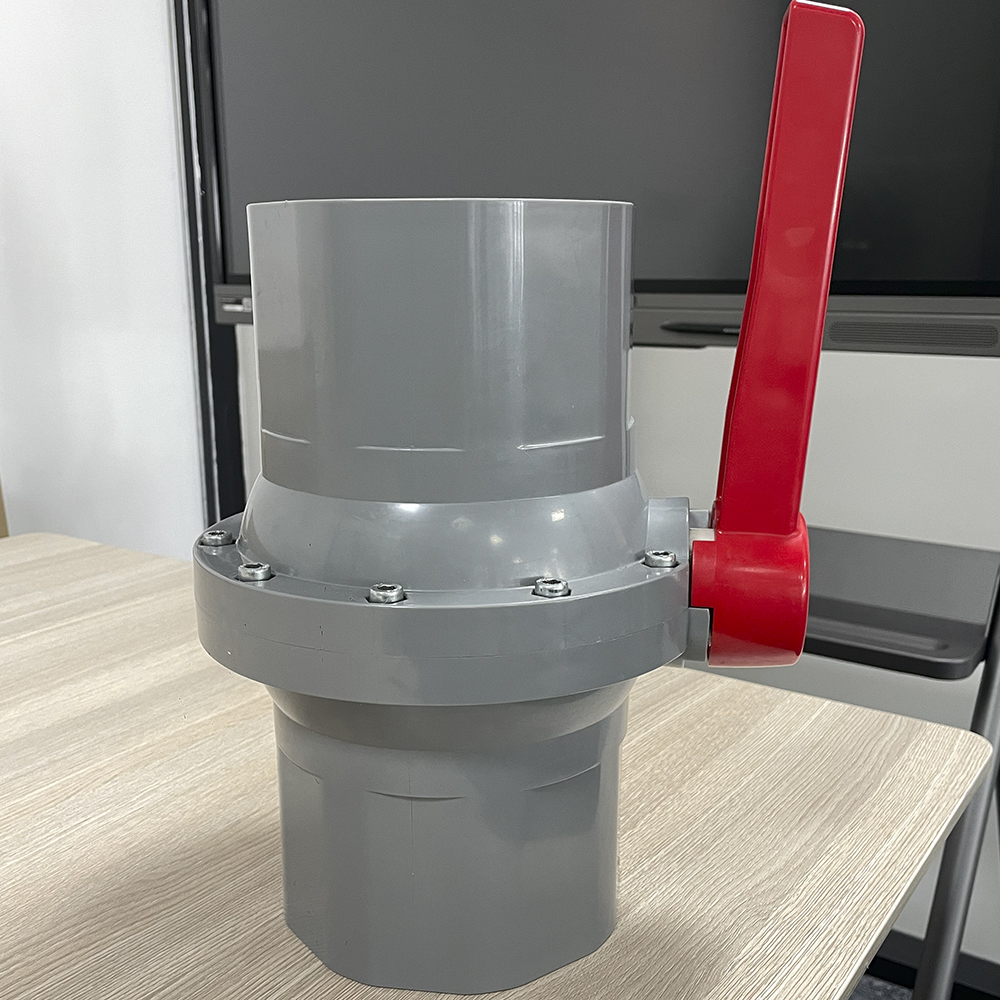

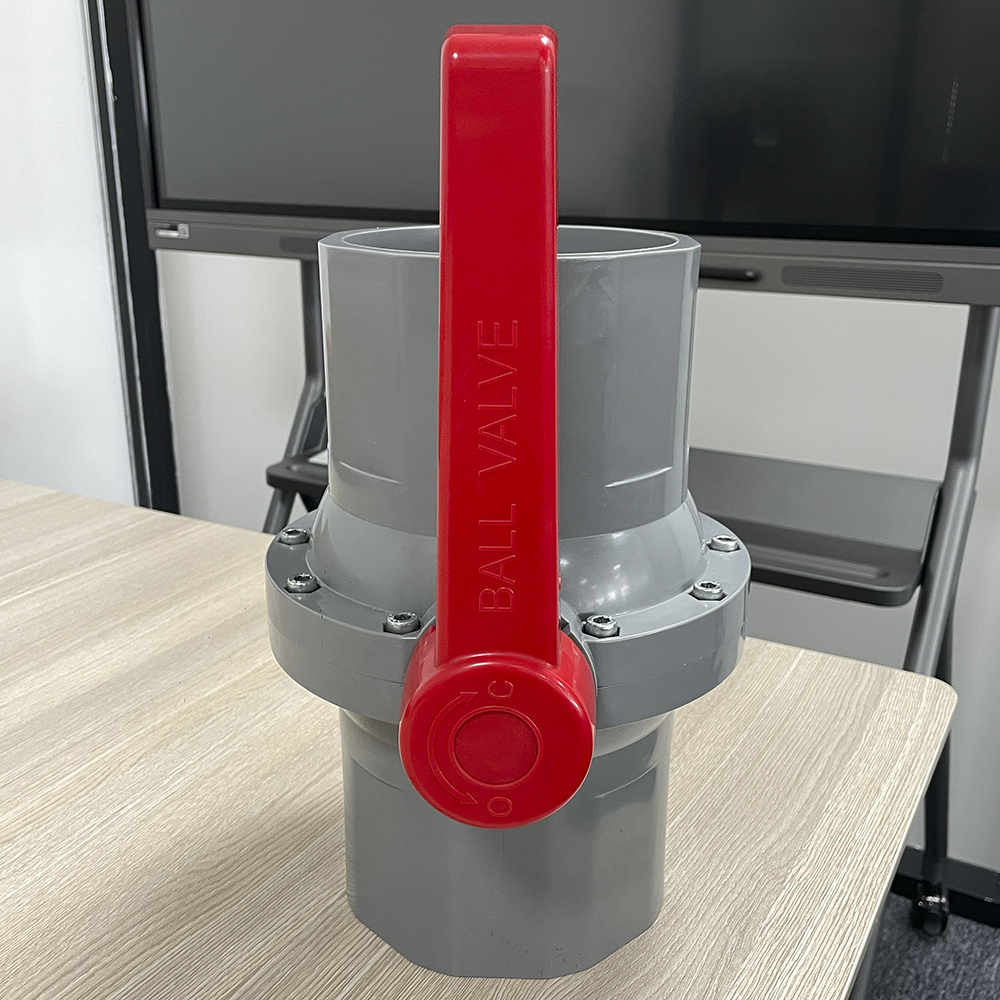

Palloventtiili
1. Pehmeät värit ja kompakti muotoilu
2.Leakproff-toiminta;
3. Kevyt ja liitospäät helpottavat asennusta
4. Taloudellinen kuin halvemmat kuljetusmaksut ja pitkä käyttöikä
5. No ja korkea laadunvalvonta
6. Ympäristöystävällinen, myrkytön
7. Weathering & Hankauskestävyys ja erinomainen kemiallinen kestävyys
8. Käytetään laajasti rakentamisessa, kastelussa, teollisuudessa ja uima-altaassa
9. Pieni tilaus hyväksyttävä
10. Asiakkaan suunnittelu ja logo ovat tervetulleita

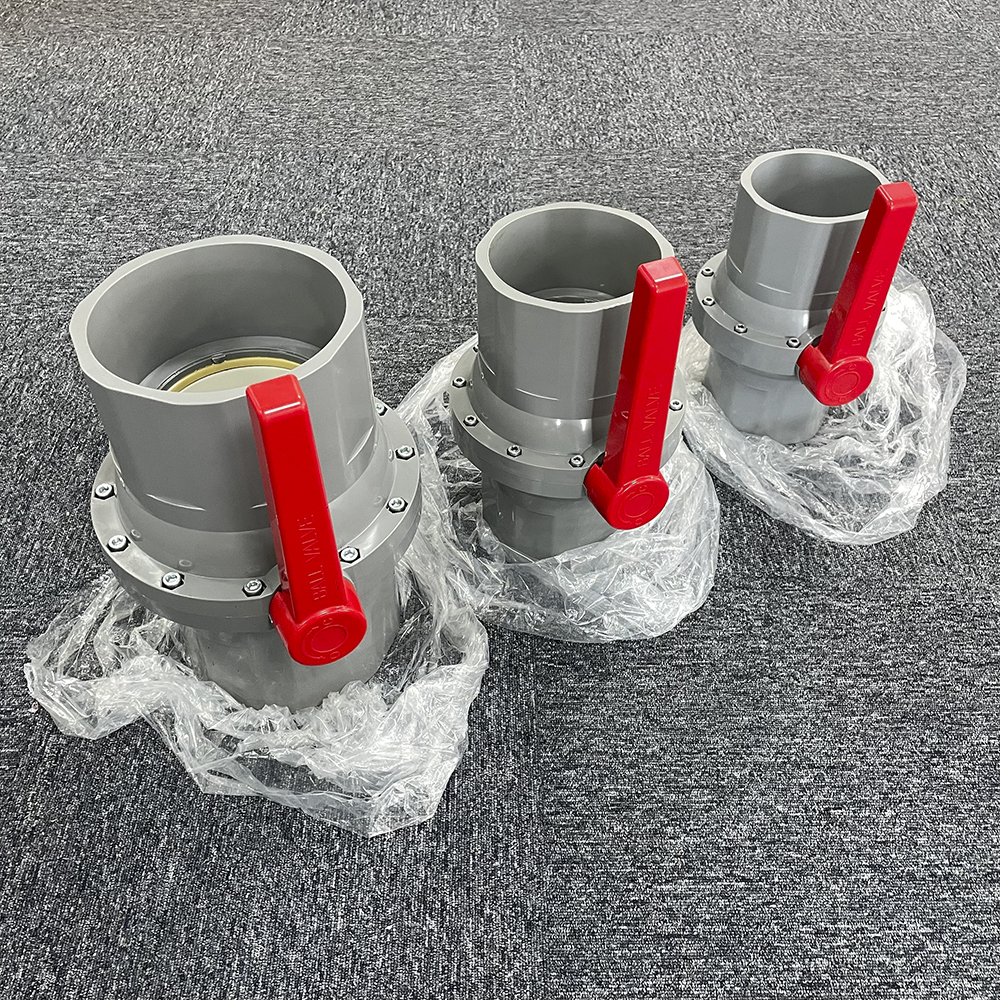

  • Koko:140mm 160mm 168mm 200mm
  • Yhteinen pää:ASTM BS DIN ISO JIS
  • Työpaine:PN16
  • Tuotetiedot

    FAQ

    Tuotetunnisteet

    Legenda ja fyysinen kartta

    yksituoteg

    Komponenttimateriaali

    materiaalin erittely

    EI. Osa Materiaali Kpl
    1 BODY UPVC, CPVC 1
    2 STEM O-rengas EPDM, FPM (NBR) 1
    3 STEM UPVC, CPVC 1
    4 PALLO UPVC, CPVC 1

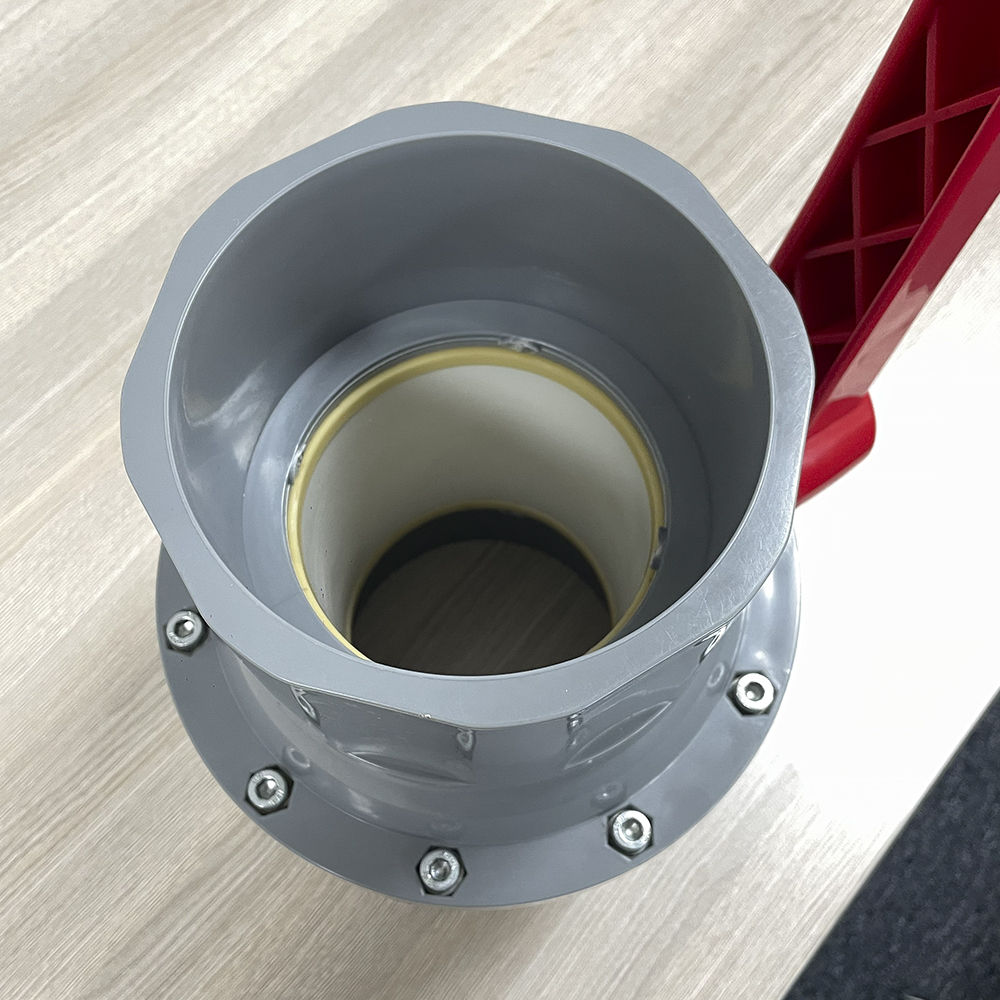

    5 Istuimen tiiviste TPE, TPVC, TPO 2
    6 KORKKI PVC, ABS 1

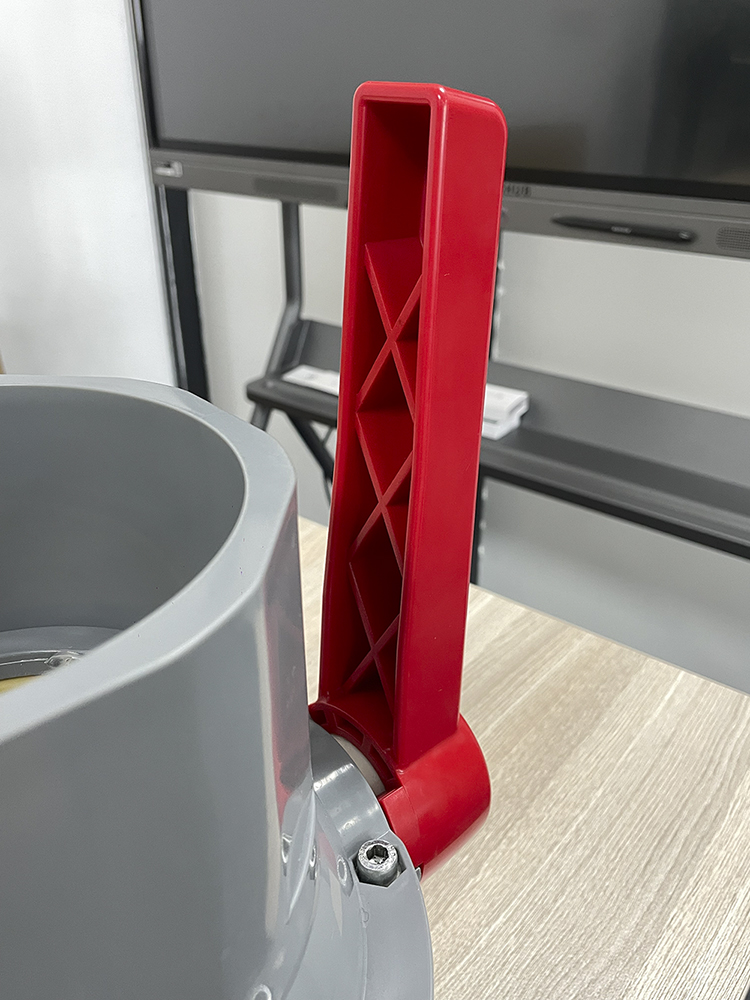

    7 KAHVA PVC, ABS 1

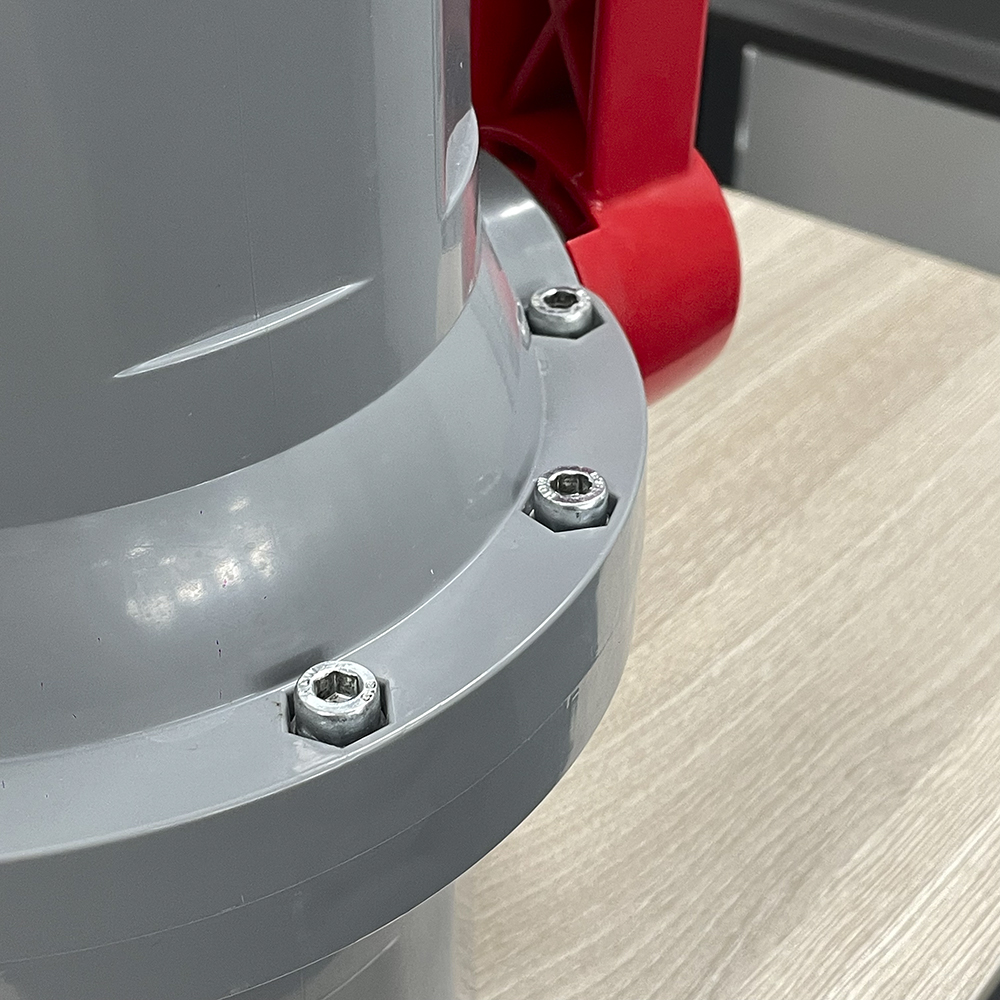

    8 RUUVI SS304, TERÄS 1



    Mallin kokoparametrien vertailutaulukko

    ULOTTUVUUS Yksikkö
    MALLI DN 15 20 25 32 40 50 65 80 100
    KOKO 1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4" tuuma
    thd./in NPT 14 14 11.5 11.5 11.5 11.5 8 8 8 mm
    BSPT 14 14 11 11 11 11 11 11 11 mm
    JIS I 20 20 24 26 30 31 45 48 53 mm
    d1 22.3 26.3 32.33 38.43 48,46 60,56 76.6 89.6 114.7 mm
    d2 21.7 25.7 31.67 37,57 47,54 59.44 75,87 88,83 113,98 mm
    ANSI I 18 20 24 26 30 31 45 48 53 mm
    d1 21.54 26.87 33.65 42.42 48,56 60,63 73,38 89.31 114,76 mm
    d2 21.23 26.57 33.27 42.04 48.11 60.17 72,85 88.7 114.07 mm
    DIN I 18 20 24 26 30 31 45 48 53 mm
    d1 20.3 25.3 32.3 40.3 50.3 63.3 75.3 90.3 110.4 mm
    d2 20 25 32 40 50 63 75 90 110 mm
    d 15 19 24 30 34 45 55 70 85 mm
    H 37 55 66 73 81 91 99 121 134 mm
    A 68 80 94 100 110 136 170 210 236 mm
    L 77 91 103 111 123 146 178 210 255 mm
    D 32 37.5 44 52 60 74 93 110 135 mm
